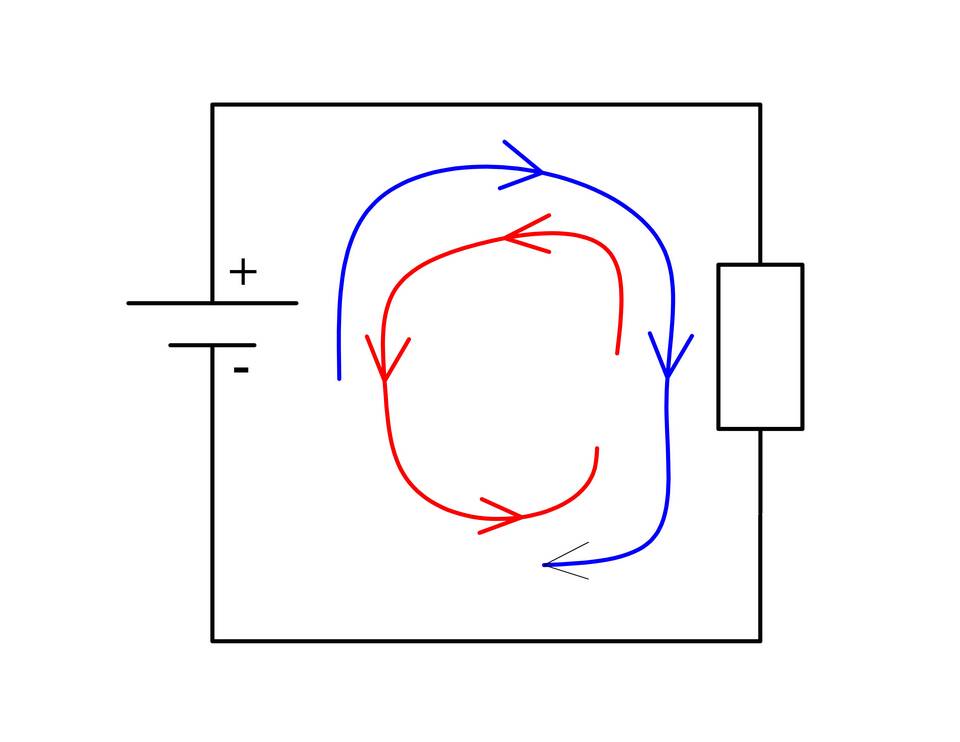

Изменение направления тока является важной задачей в электротехнике и электронике. Рассмотрим основные методы изменения полярности и направления тока в электрических цепях.

Содержание

Основные способы изменения направления тока

МетодПринцип действияОбласть применения
Механический переключательФизическое изменение контактовПростые электрические цепи
Электронный инверторПолупроводниковые элементыПреобразование постоянного тока
H-мостКомбинация транзисторовУправление двигателями

Использование механических переключателей

  1. Подготовьте двухпозиционный переключатель
  2. Подключите источник питания к центральному контакту
  3. Соедините выходные контакты с нагрузкой
  4. Изменяйте положение переключателя для смены направления

Применение электронных схем

  • Диодные мосты для выпрямления переменного тока
  • Транзисторные сборки для быстрого переключения
  • Специализированные микросхемы драйверов

Схема H-моста для управления двигателем

ЭлементФункция
Транзисторы Q1-Q4Ключевые элементы управления
Диоды D1-D4Защита от обратных токов
Источник питанияПодача напряжения 5-24V

Алгоритм работы H-моста

  1. Активация Q1 и Q4 - ток течет в прямом направлении
  2. Активация Q2 и Q3 - ток течет в обратном направлении
  3. Отключение всех транзисторов - остановка тока
  4. Никогда не активировать Q1+Q2 или Q3+Q4 одновременно

Меры предосторожности

  • Используйте теплоотводы для мощных транзисторов
  • Применяйте защитные диоды в индуктивных цепях
  • Соблюдайте полярность подключения элементов
  • Проверяйте схему перед подачей напряжения

Преобразование переменного тока

УстройствоКоэффициент преобразования
Однофазный инверторДо 95% эффективности
Трехфазный преобразовательДо 98% эффективности

Правильный выбор метода изменения направления тока зависит от конкретной задачи, требуемой мощности и точности управления.
